基于冲切原理的涂布取样器，主要应用于需要精确控制表面涂层质量（如涂布量、厚度、均匀性）的卷材或片材生产线。
它的核心价值在于：通过提供具有精确已知面积的样品，结合简单的称重、烘干等操作，就能快速计算出涂布量或涂布率，从而实现对生产质量的有效监控。
这是目前最主要的应用领域。在锂电池极片（正极和负极）的涂布生产中，涂布取样器几乎是必备的质量控制工具。
主要用途：从极片的膜区或边缘冲切出固定面积的圆片样品，通过称重来获取极片的面密度数据，从而判断涂布是否均匀。
关键优势：专为在线取样设计，允许在涂布机不停机的情况下快速取样，极大避免了传统停机取样对生产效率和产品良率的影响。取样精度高，切出的样品边缘整齐、无毛刺，确保测量结果的准确性。
随着材料科学的发展，涂布取样器也进入了高附加值的科研和新材料领域。
功能薄膜开发：应用于光学薄膜、陶瓷薄膜、石墨烯薄膜等功能性薄膜的研发和小试生产中，用于精确评估实验室涂布工艺的均匀性和涂布量。
质量检测工具：在上述领域中，作为标准检测设备，配套提供快速、准确的在线取样测量，是工艺验证和质量控制的重要一环
涂布取样器的核心测试原理是通过机械冲切或模切的方式，从连续移动的涂布膜材（如锂电池极片）上截取一个具有精确、固定面积的圆形样品，以供后续检测（如称重以计算涂布量/厚度）

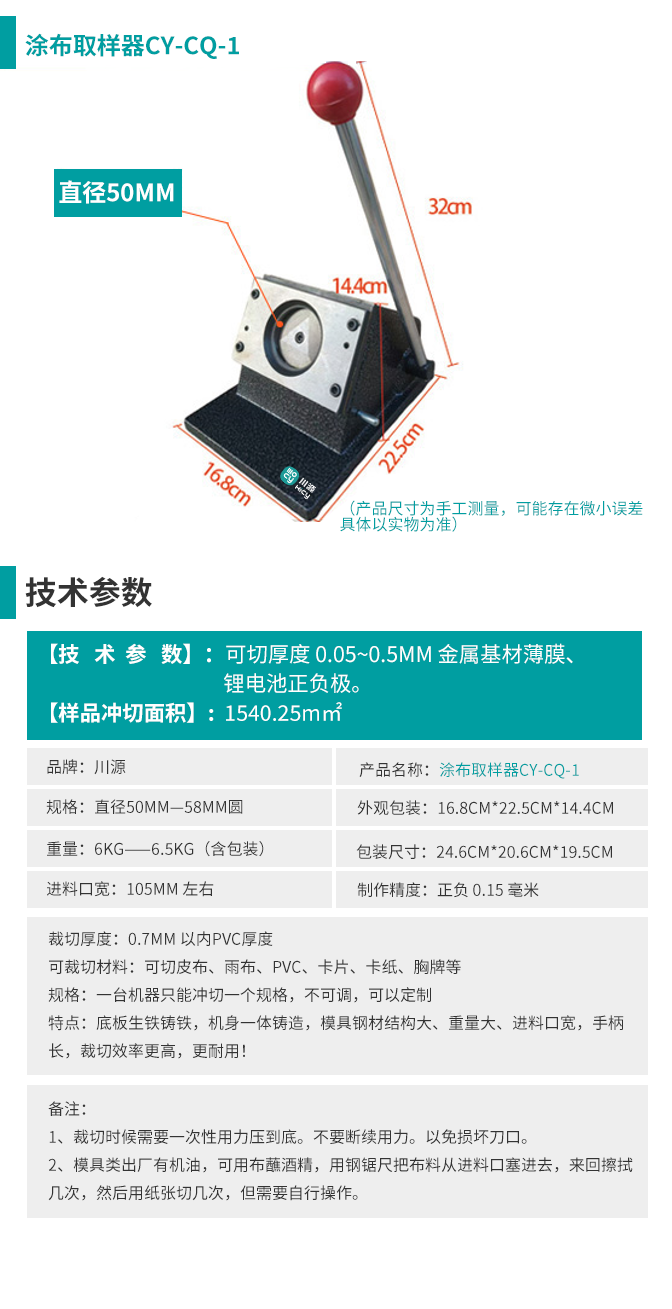

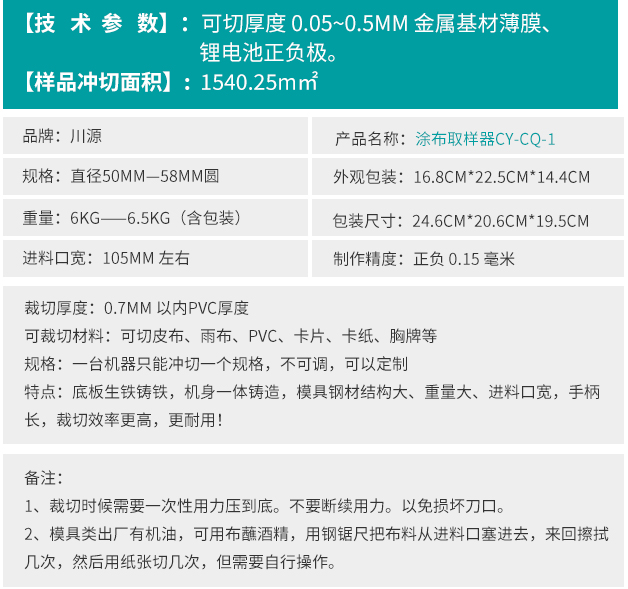

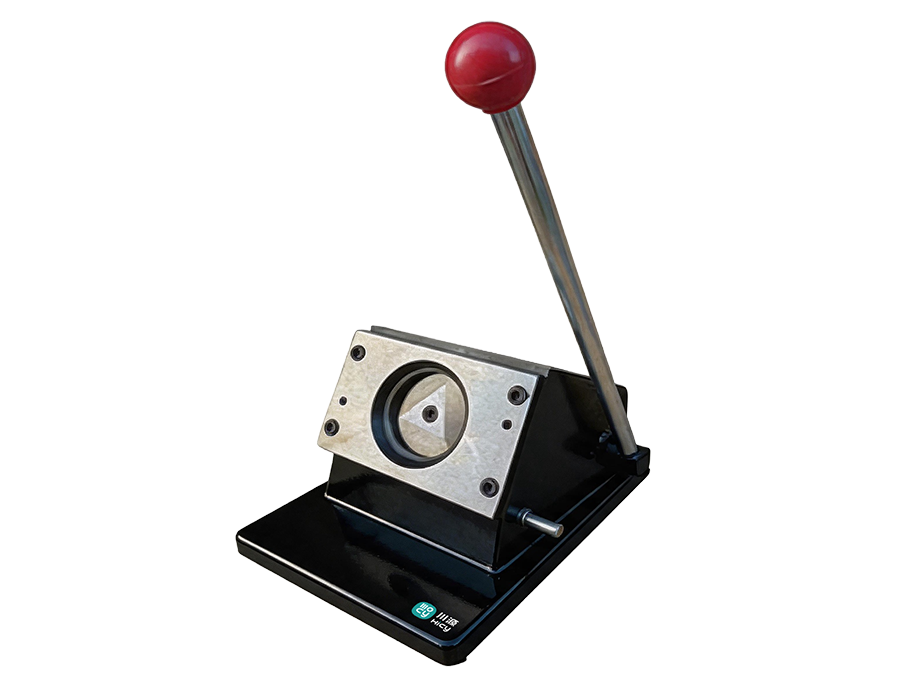

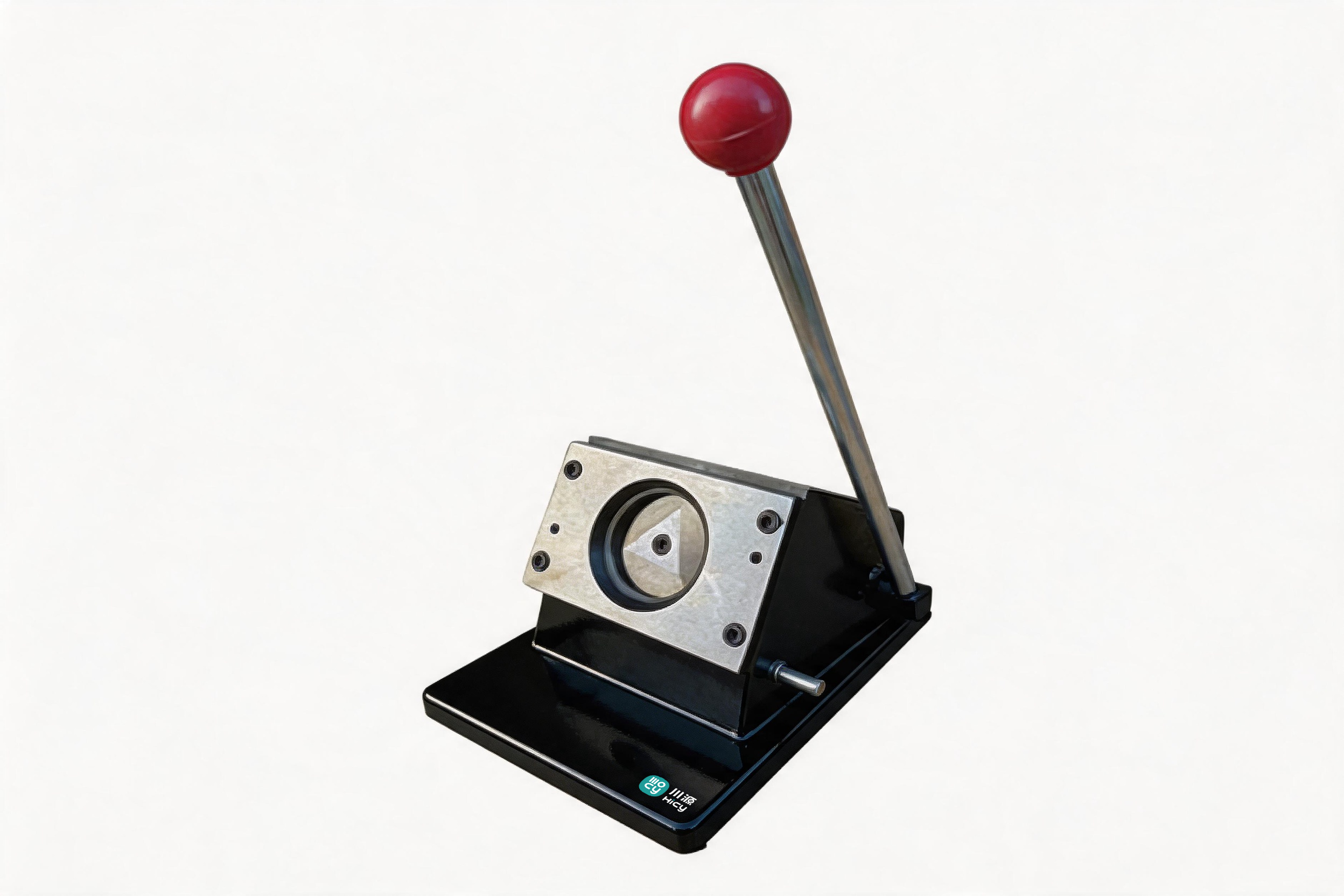

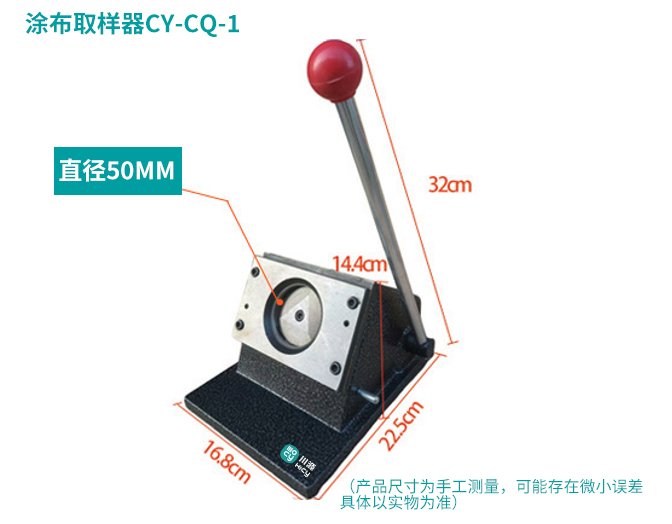

川源科技涂布取样器CY-CQ-1技术参数：可切厚度0.05~0.5mm金属基材薄膜，锂电池正负极，样品冲切面积1540.25mm2；

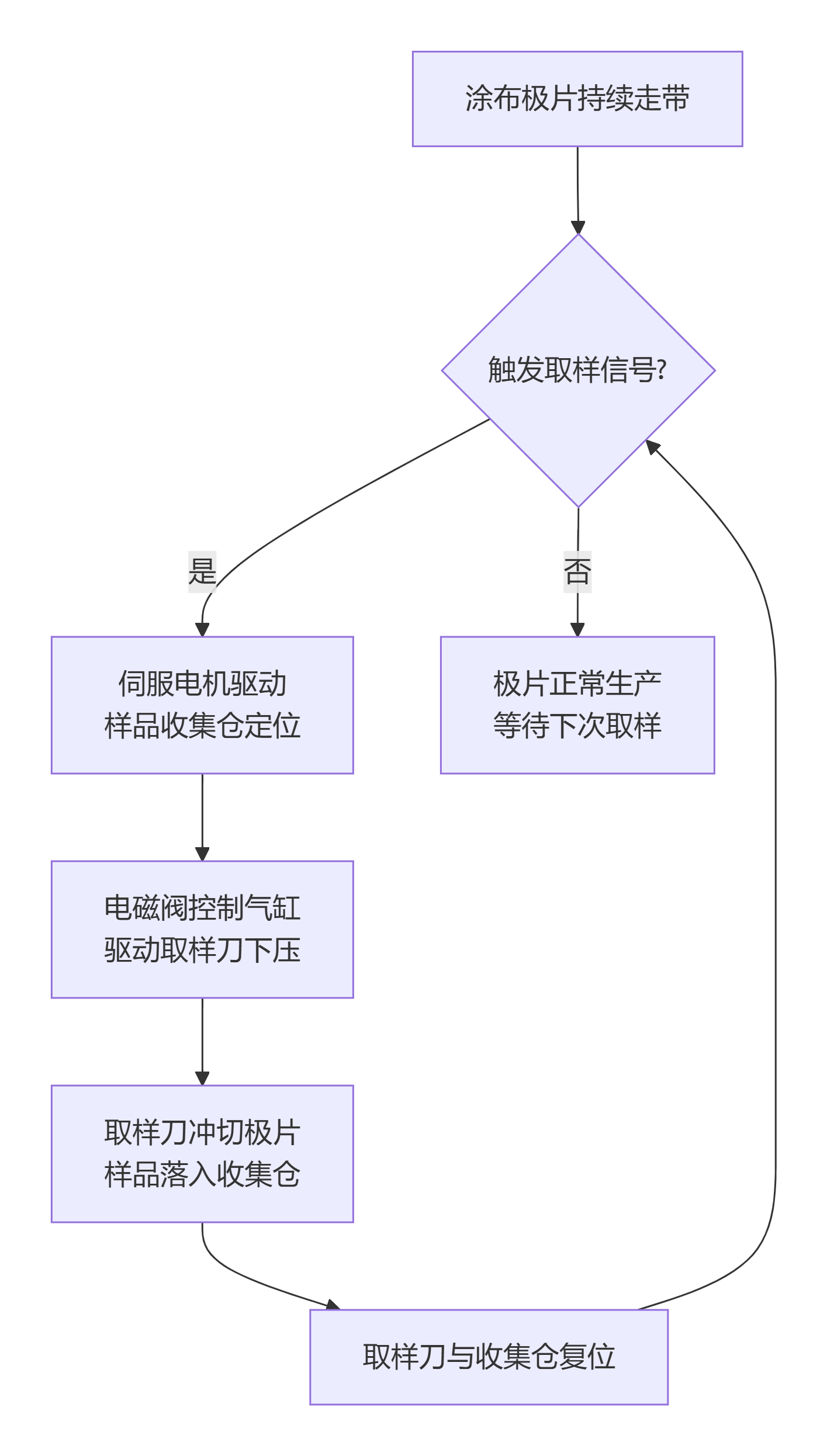

核心工作流程：
就位：涂布极片在线上正常高速移动。
预备：伺服电机驱动样品收集仓移动至取样刀正下方等待。
冲切：极片经过时，电磁阀控制气缸驱动取样刀快速下压，从移动的极片上冲切出圆形样品。
收集：切下的样品在重力作用下直接落入下方的样品收集仓中。
复位：取样刀自动抬起，收集仓移走，完成一次取样，极片继续走带。
