栏目导语 川源(广州)高新技术有限公司长期致力于新能源材料物性测试与表征技术,为行业提供高精度膜片电阻仪、极片电阻率检测等解决方案。中技烯米(佛山)新材料科技有限公司则聚焦集流体表面原位重构技术,在铝箔改性领域取得突破性进展。双方围绕“铠甲铝箔”的微观结构表征、电学绝缘性能评估及针刺安全验证展开深度技术合作,共同推动高安全锂电集流体从实验室走向规模化量产。 以下为中技烯米团队基于川源科技测试平台支持完成的原创研究论文,系统阐述原位重构超薄阻抗层铠甲铝箔的设计机理、安全防护优势及产业化进展,现经授权发布,以飨读者。
基于原位重构超薄阻抗层的铠甲铝箔集流体制备及电池穿刺安全性能研究
作者:SSNTM中技烯米
技术支持:川源科技 | 膜片电阻仪精准表征阻抗层绝缘特性
摘要
本文研发一种铝箔表面原位重构技术,制备表层含连续致密超薄阻抗层的铠甲铝箔,从集流体层面实现电池本质安全。该阻抗层厚度≤0.5 μm,能量密度损耗仅0.3%;通过硬质层分散穿刺应力、抑制金属碎屑,并依托高阻抗阻隔、几何回路切断、温度自限流三重机制,将短路电流抑制至毫安级。依据GB 38031-2025针刺测试,样品通过率达96%,远优于裸铝箔(32%)和商用陶瓷涂层铝箔(67%)。长效循环后电芯阻抗增幅低于5%,界面稳定性优于传统涂层。已完成圆柱、软包中试验证,部分电池企业进入小批量试产。该技术突破被动防护局限,兼顾高能量密度与长寿命,适配最新国标,适用于动力、储能及数码电池领域。

引言 0.1 行业背景与安全痛点
在新能源汽车提速迭代、电化学储能规模化装机、便携式数码产品持续升级的行业背景下,锂离子电池已然成为能源存储领域的核心载体。伴随终端产品对高续航、大容量、轻量化的严苛要求,高密度电芯快速普及,电池热失控安全风险同步放大。其中,金属穿刺机械滥用是动力电池最严苛的失效工况,极易引发起火、爆炸,制约锂电产业高质量安全发展。国家层面持续收紧安全准入门槛,GB 38031-2025新版强制性国标的出台,标志着行业正式进入以电池本质安全为核心的筛选阶段。传统安全改良手段多为被动防护,存在安全冗余不足、防护稳定性差、能量密度损耗明显等短板,行业亟需一款兼顾安全性能、能量密度与适配性的新型集流体技术。
电池穿刺诱发热失控并非单一短路故障,而是多物理场耦合链式反应。尖锐金属刺穿隔膜后连通正负极集流体,形成低阻抗导通回路,瞬时高密度短路电流产生剧烈焦耳热,促使隔膜熔融、电解液分解产气、正极释氧,最终触发不可逆热失控。现阶段行业主流安全优化方案集中于隔膜强化、电解液阻燃改性、正极材料包覆等被动防护手段,仅能延缓热失控进程,无法从根源阻断穿刺短路回路,安全防护局限性显著。
0.2 国内外研究现状与产业技术瓶颈
集流体陶瓷涂层是现阶段提升电池穿刺安全性、产业化落地最快的技术路径,目前商用改性铝箔普遍采用湿法涂布工艺,在铝箔表面附着勃姆石、氧化铝、电解质涂层等陶瓷绝缘涂层。该类技术工艺成熟、产线适配性强,部分企业已大规模应用于消费锂电、动力及储能电池领域。但长期工程化应用表明,传统颗粒堆叠式陶瓷涂层存在不可规避的技术缺陷:涂层厚度偏大,永久性损耗电芯能量密度;穿刺工况下涂层易滑移、碎裂、崩解,产生导电碎屑带来次生短路安全隐患;涂层与铝箔基体为物理复合界面,长期循环充放电过程中易剥离失效,衰减电池使用寿命;电解质涂层体系水分敏感性极强,量产制备过程中烘干难度大,材料稳定性较差。以上痛点致使传统改性铝箔难以适配高端高安全锂电市场需求,行业迫切需要颠覆性集流体安全升级方案。
0.3 本文研究内容与技术创新点
针对传统陶瓷涂层集流体的技术瓶颈与安全弊端,本文研发原位重构超薄阻抗层铠甲铝箔,无需外加颗粒涂层,通过电化学改性实现铝箔基体表面结构化重构,生成连续致密、高硬度、高稳定性超薄防护层。本文系统阐明穿刺热失控耦合机理,量化对比三类商用陶瓷涂层的结构缺陷与防护短板,从力学、电学、电化学、热学四维维度剖析铠甲铝箔安全防护逻辑,结合中试量产数据验证材料综合性能,梳理产业化现存工艺难点并给出优化方案。本研究技术创新亮点如下:
结构创新: 原位生长一体化防护层,无额外涂层厚度,彻底解决传统涂层能量密度损耗痛点,适配高密度电芯结构设计;
机理创新: 构建多重协同阻断防护体系,实现穿刺短路主动免疫,大幅提升电芯安全冗余,满足新版国标严苛安全检测要求;
产业创新: 兼容现有量产产线、无需大额设备改造,良品率高、适配场景广,具备大规模行业替代的应用基础。
实验部分 1.1 实验材料
实验基材选用商用12 μm裸铝箔;改性对比材料包含市面主流商用勃姆石涂层铝箔(2~7 μm)、氧化铝涂层铝箔(2~7 μm)、电解质涂层铝箔(2~7 μm);自研试样为原位重构铠甲铝箔(改性阻抗层厚度≤0.5 μm);电芯制备采用行业通用正极、负极、电解液、隔膜材料,兼容18650、21700圆柱电池及软包电池主流电芯结构。
1.2 样品制备
1.2.1 传统涂层铝箔制备
采用行业通用湿法涂布工艺,将陶瓷粉体、粘结剂、溶剂按工业配比调配浆料,均匀涂覆于铝箔表面,经高温烘干、固化处理制备不同厚度涂层铝箔。消费电池样品涂层厚度控制为2~2.5 μm,储能及动力电池样品采用行业通用7 μm加厚涂层,完全复刻现有商业化生产流程,保证试样一致性。
1.2.2 铠甲铝箔制备
以商用裸铝箔为基材,采用自研电化学原位重构工艺,精准调控反应温度、极化电压、反应时长,在铝箔表层化学键合生成连续致密的氧化改性阻抗层;通过表面粗糙度精细化调控,将电子等效隧穿厚度控制在5 nm上下,兼顾常态导电特性与极端工况绝缘防护性能,全程适配工业化连续卷对卷生产模式。
1.3 测试表征方法
1.3.1 物理性能测试
采用显微硬度仪测试材料表面力学硬度;通过扫描电子显微镜观测各类涂层微观结构、孔隙形态及穿刺破损形貌;采用高精度测厚仪测定集流体总厚度,量化计算厚度增量与质量占比,评估电芯空间利用率。
1.3.2 安全性能测试
参照GB 38031-2025《电动汽车用动力蓄电池安全要求》(2026年1月1日正式实施,现行最新强制性国家标准)开展单体电芯针刺安全测试。该新版国标为目前行业最严苛电池安全规范,大幅提升针刺试验判定门槛,更贴合车载极端滥用工况。试验关键参数:采用5 mm硬质合金钢针,穿刺速度设定为1 mm/s,针刺位置选取电芯极片活性区域,穿刺深度不低于电芯厚度90%;试验环境温度控制为25 ℃±2 ℃,常压环境下静置观测2 h,记录电芯冒烟、起火、爆炸、温升等现象,统计样品失效比例,判定穿刺安全通过率。试验合格判定条件为电芯无明火、无爆炸、表面最高温度≤300 ℃,对标动力电池安全准入标准。
1.3.3 电化学性能测试
采用高精度电池综合测试系统测定电芯能量密度、倍率性能(3C/1C容量保持率),模拟快充、高倍率使用工况;开展常温长效循环老化测试,记录电池容量衰减规律,测算2000次循环后阻抗增幅,评估全生命周期使用稳定性。
1.3.4 生产成本统计
从工业化量产角度,统计各类集流体原材料、涂布加工、高温烘干、良品率、能耗综合成本,以商用裸铝箔为基准,核算单位面积生产成本差异,客观评估材料应用经济性。
穿刺诱发热失控机理及传统涂层缺陷分析 2.1 电池穿刺热失控耦合机理
金属穿刺工况下,电池热失控为三级连续耦合反应,失效逻辑清晰且不可逆,具体过程如下:
第一阶段,低阻抗导通路径形成。穿刺钢针穿透隔膜,同时接触正负极集流体,或直接造成正负极集流体搭接,形成毫欧级低电阻短路回路,为大电流导通提供先决条件;
第二阶段,局部焦耳热快速累积。短路电流密度可达数万A/cm²,微秒至毫秒级时间内局部温度突破660 ℃,超过铝箔基体熔点;
第三阶段,链式放热反应触发。高温引发隔膜收缩熔融、电解液分解产气、正极活性材料释氧,电芯内部压力骤升,最终引发起火、爆炸等热失控现象。
综上,切断穿刺瞬间异常电子导通回路,是实现电池本质安全、满足商业化准入的核心思路。传统改性方案均为被动防护,无法阻断穿刺初始短路通路,而集流体原位改性可从源头抑制短路,属于主动免疫式安全技术,更适配锂电安全发展趋势。
2.2 传统陶瓷涂层商业化机理缺陷分析
2.2.1 能量密度刚性损耗,制约电芯综合性能
传统陶瓷涂层厚度普遍为2~7 μm,基材铝箔厚度仅12 μm,涂层占用空间与质量占比偏高。7 μm厚涂层会使集流体厚度增幅近60%,质量增幅50%~70%,电芯能量密度下降3%~8%;即使是消费电池通用2~2.5 μm薄涂层,能量密度损耗仍达1.5%~3%。在动力电池、储能电池对容量、续航极致追求的背景下,该类不可逆容量损耗严重限制电芯综合性能。
2.2.2 穿刺破损衍生二次导通风险,安全冗余不足
三类主流商用陶瓷涂层微观结构存在固有缺陷,穿刺工况下易破损产生导电碎屑,放大安全隐患,无法满足新版国标高安全冗余要求:
勃姆石涂层: 呈片状堆叠微观结构,莫氏硬度仅2.5~3.0,力学强度极低。穿刺剪切力作用下片状颗粒易滑移、剥离、破碎,脱落碎屑嵌入隔膜或附着于穿刺针表面,形成二次导通桥梁,诱发隐性短路;
氧化铝涂层: 不定型颗粒堆积结构,莫氏硬度达9,脆性极强。颗粒间存在微米级空隙,为应力集中点与裂纹扩展通道,穿刺时涂层整体碎裂,锐利碎屑加剧隔膜破损,扩大短路失效范围;
电解质涂层: 业内公认高价格材料,也是目前较有效的改性涂层,适配现阶段头部电池厂主流碳酸酯体系、低粘度阻燃型商用电解液。该涂层本身具备优异离子导通能力,可优化界面SEI膜生成,适配三元、磷酸铁锂通用电解液体系,且涂层质地柔软、贴合性好,加工初期不易出现硬性崩裂,是目前高价比型安全涂层方案。但材料本身存在不可规避的理化短板:涂层内部为开放式多孔骨架结构,磷酸根极性基团水分敏感性极强,生产、储存、电芯注液过程中极易吸附环境水汽;常规工业真空烘干工艺难以彻底除水,残留水分持续与电解液中LiPF₆发生水解反应生成腐蚀性HF,持续腐蚀铝箔基体与正极活性材料。
2.2.3 界面稳定性差,电池使用寿命受限
陶瓷涂层为外加物理包覆层,与铝箔基体存在明显异质界面。电池充放电过程中电极材料反复膨胀收缩,界面处持续产生应力,引发涂层剥离、脱落,导致集流体界面阻抗持续上升,倍率性能衰减、循环寿命缩短。涂层厚度越大,界面剥离风险越高,动力电池7 μm厚涂层老化缺陷尤为突出,严重影响电池全生命周期使用安全性与稳定性。
铠甲铝箔结构设计与安全防护机理 3.1 材料结构特征
铠甲铝箔采用原位重构改性工艺,铝箔表层发生化学键合重构,生成连续致密、无孔隙、无界面的超薄阻抗层,无外加颗粒涂层、无粘结剂掺杂。改性层厚度≤0.5 μm,等效隧穿厚度控制在3 nm,完美兼顾常态导电倍率性能与极端工况绝缘防护能力;表层显微硬度≥500 HV,远高于铝箔基体(25 HV),力学抗冲击、抗刺穿性能优异。该结构无需额外增重加厚,适配轻薄电芯、大容量高密电芯设计,是适配下一代锂电的高安全集流体材料。
3.2 多维度安全防护机理分析
3.2.1 力学防护:应力分散抑制碎屑生成,规避次生短路
高硬度原位阻抗层可改变穿刺应力传递方式,将穿刺针尖的集中点应力转化为横向面应力,分散冲击载荷,抑制铝箔基体撕裂、卷曲,大幅减少金属毛刺与破碎碎屑生成,从物理层面根除次生导通介质,提升批量电芯安全一致性。
3.2.2 电学防护:多重机制阻断短路回路,强化穿刺安全性
区别于传统涂层单一绝缘防护模式,铠甲铝箔构建三重电学防护机制,安全冗余远高于行业通行标准,可稳定满足GB 38031-2025严苛针刺要求:
1、高阻抗阻隔: 川源膜片电阻仪检测,重构层电阻率>1×10⁶ Ω·cm,穿刺后无裸露铝点,形成点-面高阻抗受限导通结构,抑制大电流产生;
2、几何回路切断: 正负极同步采用铠甲改性集流体时,穿刺金属无法形成连续低阻抗回路,任意导通路径均存在高阻抗界面,短路电流被限制在毫安级;
3、温度自限流: 阻抗层具备正温度系数特性,穿刺局部升温会进一步提升阻抗,形成负反馈调控,抑制焦耳热累积,杜绝热失控蔓延。
3.2.3 电化学防护:低阻抗稳定界面,保障长循环安全
正常充放电工况下,超薄阻抗层满足电子隧穿条件,电子可无障碍穿越绝缘势垒完成电化学反应。原位生成的阻抗层无颗粒间接触电阻,与铝基体一体化结合,界面相容性优异。循环测试表明,800次充放电后铠甲铝箔电池阻抗增幅<5%,远优于传统涂层(15%~30%),有效延长电池服役周期,规避长期循环过程中界面失效引发的安全隐患。
3.2.4 热学防护:高温结构稳定性,适配极端工况
原位重构阻抗层熔点>1000 ℃,远高于铝箔基体及电池热失控触发温度。穿刺局部高温环境下,阻抗层结构完整,无熔融、分解、脱落现象,持续阻隔导通路径,筑牢极端工况热防护屏障,适配高寒、高温、震动等复杂应用场景。
实验结果与数据分析 4.1 不同改性集流体综合性能对比

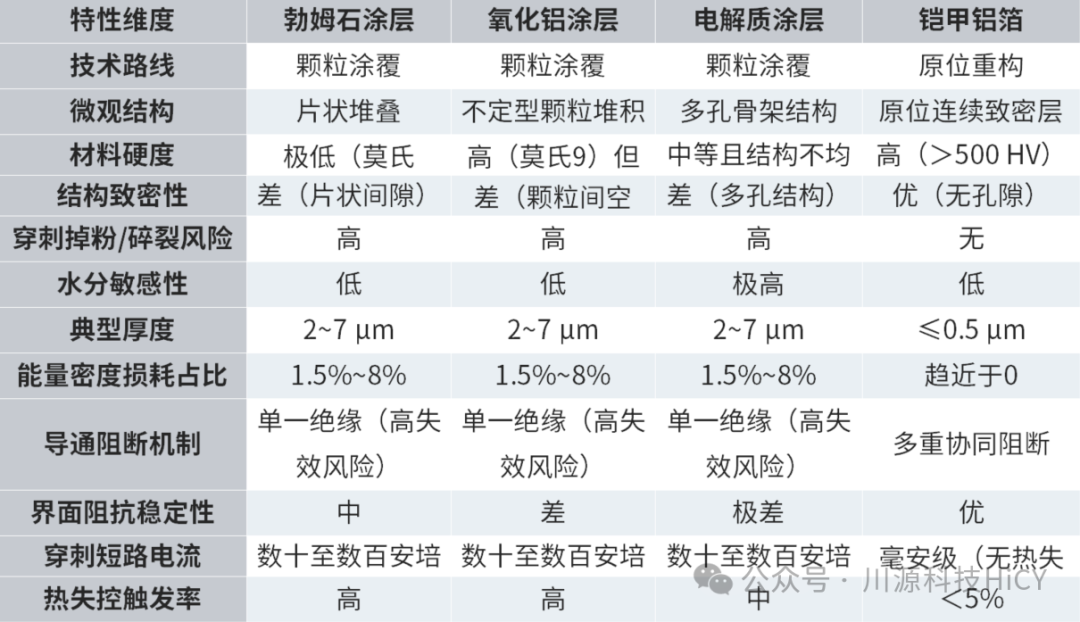

本文系统统计四类集流体结构、力学、电学、产业化指标,重点从安全维度量化对比优劣,具体对比结果如表1所示。

表1
4.2 电芯综合性能测试结果
选取市面通用裸铝箔、7 μm商用陶瓷涂层铝箔、自研铠甲铝箔制备同款软包电芯,严格复刻工业化量产工艺,开展国标针刺、能量密度、倍率、长效循环测试,实测数据如表2所示。

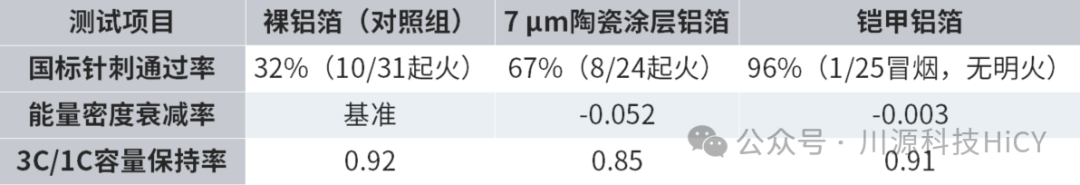

表2
由测试数据可知:自研铠甲铝箔针刺通过率大幅领先传统材料,热失控触发率低于5%,安全性能优势显著;能量密度近乎无损耗,兼顾电芯容量性能;倍率性能接近裸铝箔,适配快充工况;循环衰减速率平缓,长期使用安全稳定性优异,综合性能适配高安全锂电应用需求。
产业化现状与工程优化方向 5.1 产业化进展
现阶段铠甲铝箔已完成3C手机电池、机器人电池、18650、21700圆柱电池及软包电池中试验证,合作伙伴锂电企业已进入小量商业化试产阶段。该改性工艺无需改造现有涂布、卷绕、叠片产线,兼容传统生产流程,量产良品率高、能耗低。结合国家最新电池安全新政,铠甲铝箔精准契合本质安全技术发展方向,可广泛适配乘用动力电池、工商业储能、便携式数码锂电、特种电源等多元应用场景。
5.2 现存工程技术瓶颈与优化方案
目前铠甲铝箔工业化商用落地仍存在少量工艺瓶颈,技术团队针对性制定优化迭代方案,进一步提升材料安全稳定性:
大面积均匀性控制: 现阶段量产基材升级为12-15 μm商用铝箔,连续化生产过程中,数千米长铝箔阻抗层厚度偏差需控制在±10%以内,通过电压闭环调控、匀速传动优化,进一步提升卷材表面一致性,满足动力电池高质控安全标准;
极片加工适配性: 超薄重构层存在轻微弯曲脆性,通过基材物性改性、表面韧性强化处理,规避卷绕、叠片加工过程中产生微裂纹,适配高速自动化产线,保障加工过程极片安全完整性;
材料体系匹配: 针对钴酸锂、高镍三元、磷酸铁锂主流正极材料,差异化优化阻抗层厚度、致密程度、表面电势,建立材料适配数据库,覆盖全品类商用锂电体系。
讨论与前景展望 6.1 技术对比讨论
传统陶瓷涂层依托外加绝缘层实现被动防护,穿刺工况下易破损失效,存在掉粉、界面衰减、容量损耗等技术短板;铠甲铝箔依托原位重构一体化改性技术,从基材层面构建力学、电学、电化学、热学四维主动防护体系,一次性解决传统涂层各类安全缺陷。相较于裸铝箔与陶瓷涂层铝箔,铠甲铝箔兼顾安全、容量、倍率、寿命四大核心指标,是现阶段综合性能最优的改性集流体方案。
6.2 行业技术格局与发展展望
未来锂电池安全技术将形成多组分协同防护产业矩阵:铠甲铝箔作为集流体核心底层材料,实现穿刺短路源头阻断,承担主动免疫防护功能;浓缩电解液优化电极界面、抑制副反应产气;热敏隔膜与热响应正极实现高温被动断流。三类技术互补协同,构筑全维度电芯安全屏障。在行业合规层面,伴随GB 38031-2025强制标准落地,低端不安全锂电将加速出清,具备高安全优势的铠甲铝箔将快速抢占中高端市场。
通过工艺创新及材料创新,且随着制备组成工艺持续迭代、规模化量产技术不断成熟,这些新功能材料有望成为下一代高安全锂电池标配材料,助力国内锂电企业在严苛国标下实现产品安全升级,强化我国动力电池产业链全球竞争优势,为消费电源领域、新能源汽车、大规模储能领域提供高可靠性底层材料支撑。
总结
本文研发原位重构超薄阻抗层铠甲铝箔,系统剖析材料改性机理、安全防护优势及应用价值,得出以下结论:
金属穿刺诱发热失控为导通、发热、放热三级耦合反应,传统被动防护方案无法从根源阻断短路,原位基材改性是实现电池本质安全、适配最新国标的最优技术路径;
勃姆石、氧化铝、电解质涂层三类传统商用陶瓷涂层存在结构性缺陷,穿刺易产生导电碎屑,存在次生短路风险,同时伴随能量密度损耗、界面稳定性差等技术短板;
铠甲铝箔原位生成连续致密阻抗层,厚度≤0.5 μm,具备应力分散、多重断路、电子隧穿、高温耐热四大核心优势,穿刺短路电流控制在毫安级,新版国标针刺通过率达96%,安全性能领先;
铠甲铝箔能量密度损耗仅0.3%,循环阻抗增幅<5%,在保障超高安全性的同时,兼顾电芯电化学性能;
现阶段材料存在大面积均匀性、加工适配性等工程难题,优化工艺后可实现大规模量产,未来将与浓缩电解液、热敏材料构建协同安全体系,在动力电池、储能、特种锂电领域具备广阔应用前景。
(以上内容由中技烯米提供,川源科技技术支持。文中数据均基于双方联合测试结果,转载请注明出处。)
